專業性：敢為有專業的光學工程師以及實驗室，每個產品都精心設計。
可靠性：長達時間的氣體池設計經驗，國內遙遙領先。
穩定性：累計為超過100家科研院所以及企業定制產品，行業應用數不勝數。
2、加工工藝
光學冷加工：精密光學加工，精確測量
光學鍍膜：金屬膜、介質膜全覆蓋
腔體加工：第五代CNC一體式加工工藝
腔體表面處理：陽極氧化、多彩電鍍、特氟龍等可選
組裝調試：可見光預調、高低溫老化、目標光精調、整機測試。
3、隨心選配
多種接口：不銹鋼卡套、快擰、自鎖式快插等多接口可選。
多種窗片：JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......
多種材料：A型整體特種鋁合金/B型鋁合金+石英腔體/C型奧氏體不銹鋼整體
系列 | GW-1010系列 | ||
產品型號 | GW-1010A-XXCM | GW-1010B-XXCM | |
使用波段 | 紫外：190-400nm | 紅外：700nm-10um | |
光程長 | 60 cm | 60 cm | 或定制 |
外形尺寸 | 334*80*90mm | ||
內腔尺寸 | Φ40*317mm | ||
容積 | 400ml | ||
進出氣口尺寸 | Φ6卡套 | ||
進出光孔接頭 | SMA905 | SMA905或 FC/APC或空間光 | |
溫度傳感器（選配） | PT100（Φ4*30mm） | ||
壓力傳感器（選配） | 擴散硅壓力傳感器（G1/8G管螺紋） | ||
窗口透射鏡片 | 紫外石英 | 默認GaF2或石英 | |
耐壓 | <0.15MPa | ||
耐溫 | ≤100℃ | ||
腔體材料 | 特種鋁合金 | ||
注：1，XX代表光程長度，單位默認為cm；
2，無特殊說明，尺寸誤差在±0.5mm；
3，尺寸標注默認為：長*寬*高或直徑*長;
4，以上僅為常規型號尺寸，定制或不同型號產品以實物為準。
氣體池是專為氣體檢測而設計的光學器皿裝置，氣體檢測的原理遵照朗伯--比爾(Lambert-Beer)吸收定律。
光源發出的紅外光窗片進入氣室，光分別穿透氣體池后由探測器接收。通過對信號進行分析，可以得出氣體中相關組分的濃度。
2-光路示意
直通型氣體池，光程一般在50cm以下，物理長度即為光程長度。
光經過氣體池入光口射入，穿透窗片進入氣體池，與氣體池的氣體發生吸收反應后經過窗片從出光口射出。
3-機械結構
敢為科技的所有產品均是基于產品化思路而開發的，所以機械結構的設計原則首先是結構穩定可靠、安裝精密標準、維護簡單方便。
4-尺寸示意
注：該尺寸圖僅為該系列一種型號的示意圖，具體產品詳詢業務經理或者技術人員。
5-溫壓控制
溫度控制：可選配氣體池專用溫度控制系統：包含加熱裝置、溫度傳感器、溫度控制器。
壓力檢測：可選配氣體池專用數顯輸出二合一的壓力傳感器。
原理3.gif?MTAxMOaKgOacr+WOn+eQhjMuZ2lm)

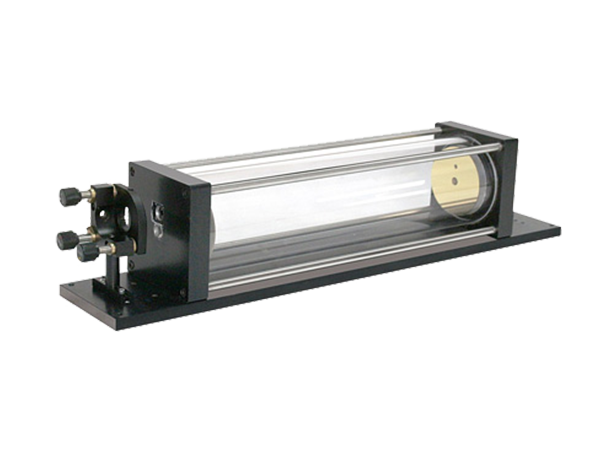

GW-1010單次反射型氣體池，體積小巧，設計精密。可應用于波長標定、傅里葉光譜儀檢測、激光分析等實驗領域。
原理5.jpg?MTAxMOaKgOacr+WOn+eQhjUuanBn)
GW-1000 直通型氣體池，顧名思義光直接通過氣體池不經過任何反射以及延長光路，光程一般在60cm以下，物理長度即為光程長度。可應用于波長標定、傅里葉檢測、激光分析等領域。可選配溫度控制系統以及壓力檢測傳感器。&nb...
GW-1020長光程氣體池，光進入氣體池后會經過多次的反射才被射出，一般延長了幾倍或者幾十倍的光路，光程一般在2米以上，光程長度為物理長度的幾倍或幾十倍。可應用于煙氣分析、傅里葉檢測、激光分析等領域。可選配溫度控制系...
GW-1030傅里葉長光程氣體池專為傅里葉光譜儀定制設計，目前可以適配布魯克系列多個光譜儀。光進入氣體池后會經過多次的反射才被射出，一般延長了幾倍或者幾十倍的光路，光程一般在2米以上，光程長度為物理長度的幾倍或幾十...
GW-1040高溫型長光程氣體池專為高溫應用場合定制設計，目前可以在不大于120℃的環境中使用。光進入氣體池后會經過多次的反射才被射出，一般延長了幾倍或者幾十倍的光路，光程一般在2米以上，光程長度為物理長度的幾倍或幾十...
GW-1050赫里奧特長光程氣體池是采用Herriott 光路結構設計而成，不同于White結構，它更適用于光程更長的激光光源場合。光進入氣體池后會經過多次的反射才被射出，一般延長了幾倍或者幾十倍的光路，光程一般在2米以上...
