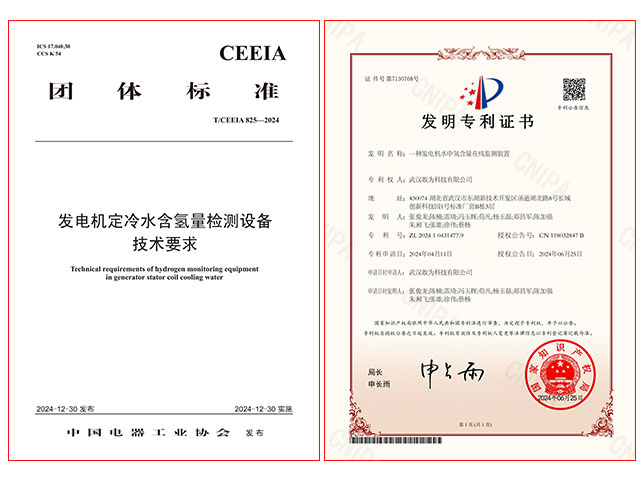

聯合多家能源行業科研院所，牽頭制訂《發電機定冷水含氫量檢測設備技術要求》標準；

國家發明專利產品；

采用熱導法檢測，實現精度可達0.1μg/L的超低濃度檢測；

檢測與采樣一體化設計，集成度高，安裝方便，占地面積??；

自帶校準裝置，免維護，使用壽命長；

漏氫量實時在線監測，精準捕捉漏氫從量變到質變的過程；

綜合專家診斷系統提供小時/日/月數據報表和趨勢研判報告，消除漏氫隱患。

系統原理

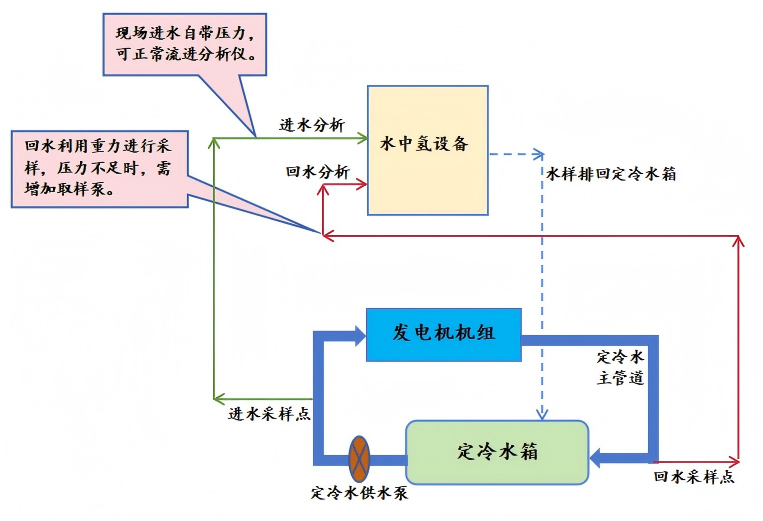

定冷水從勵端進入發電機，冷卻線棒后從汽端回到定冷水箱，經水泵輸送，經冷卻后再?gòu)膭?lì)端進入，汽端返回，依次循環。如果轉子外壁或者接頭有漏點，由于氫壓高于水壓，氫氣會漏入定冷水并溶解在水中，發電機汽端冷卻水母管中的溶解氫含量會高于勵端母管中的溶解氫含量，而且兩者的差值既直觀反映了滲漏點的大小，也代表了氫氣漏入定冷水的漏氫量?；谝陨显?，分別在發電機勵端進水母管和汽端出水母管取出水樣，同時測量水中的溶解氫含量，儀表測量信號送入數據處理器進行處理和計算，在線監督滲漏點的大小及發展趨勢，提前預判發電機定冷水漏氫風險，防止事故的發生。

檢測原理

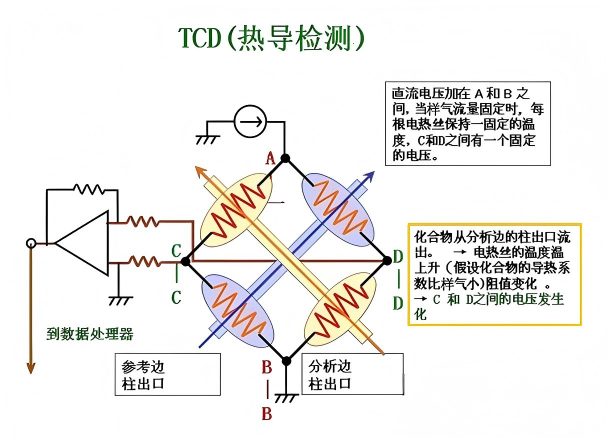

熱導檢測(TCD)是一種廣泛應用于氣體分析的檢測方法，其工作原理是基于不同氣體具有不同的熱導率。檢測器主要由熱敏元件、電路和氣路系統組成。熱敏元件通常采用熱絲，絕緣地安裝在金屬管體中。工作時，恒定的直流電流通過熱絲加熱，使其溫度保持恒定。被測氣體通過熱絲時，會帶走熱量，由于不同氣體具有不同的熱導率，被測氣體流過熱絲時會改變熱絲的散熱條件，導致熱絲溫度和電阻值發生變化。這種變化通過連接在惠斯頓電橋線路中的熱絲元件，引起電橋平衡狀態的改變，從而輸出一個電壓信號。這個信號與被測氣體的濃度成正比，這是在線溶解氫定量檢測的基礎。
